TVS二極管選型

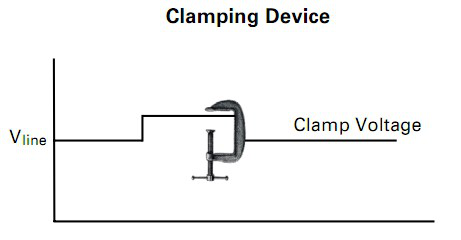

TVS本質上是一個穩壓二極管，當出現瞬態電壓浪涌（雷擊、靜電）時，管子變成低阻抗的導通狀態，起到分流作用，把電壓拑制在一個穩定的范圍，保護后端電路。

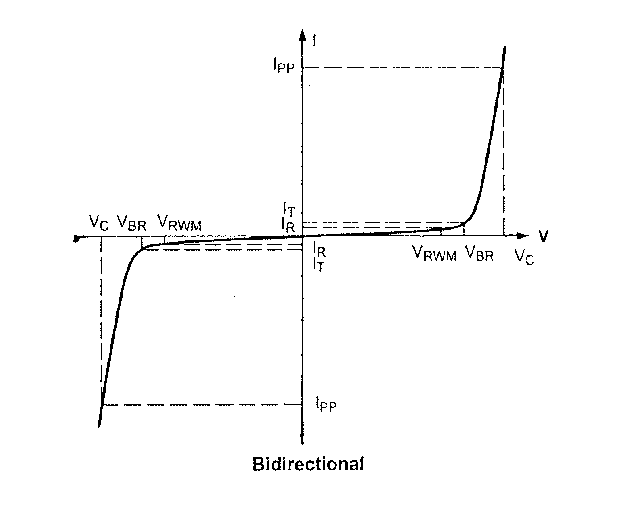

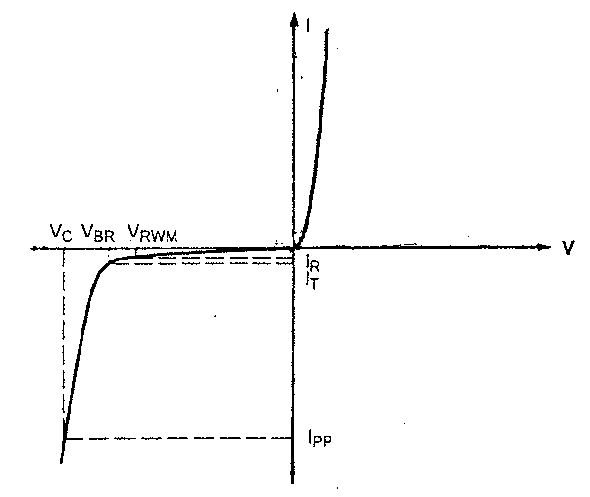

TVS的V-I曲線如下圖所示。

參數說明：

1.VRWM(VR, Reverse Standoff Voltage)：反向最大工作電壓、反向臨界電壓。當TVS管兩端電壓小于或等于VRWM時，管子處于截止狀態。

2.VBR(VB, Breakdown Voltage, Reverse Breakdown Voltage)：擊穿電壓。TVS管通過規定的測試電流IT(一般是1mA或1mA)時開始導通的電壓。在實際規格書上，一般會給出一個最小值和一個最大值。

3.VC(Clamping Voltage, Maximum Clamping Voltage)：最大鉗位電壓。TVS管處于完全導通狀態下兩端的最大電壓。

4.IPP(Peak Pulse Current)：最大峰值脈沖電流。TVS管能承受的最大電流，表征管子的泄流能力。

TVS管的型號命名以功率為基礎：如SMCJ(400W)，P6KE(600W)，這個功率表示管子的最大承受功率PPP，超過這個最大功率管子就有可能會燒壞。用電流來分析也是一樣的，最大功率PPP= VC *IPP，因為最大鉗位電壓VC是確定的，最大峰值脈沖電流IPP也隨之確定了。當超過IPP的時候管子有可能燒壞。

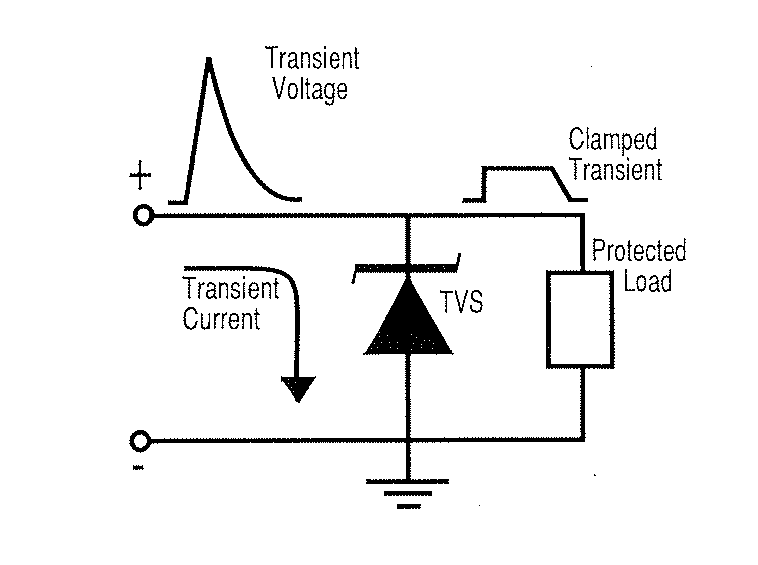

TVS工作在反向偏置狀態，當瞬態電壓超過擊穿電壓VBR后，管子處于導通狀態，可視為短路，電流從TVS管導走，把管子兩端的電壓拑制在一定電壓值范圍(≤VC)，從而對后端負載電路起到保護作用。

一般來講，直流電路選擇單向管（也可以選雙向管，視電路設計而定）；交流電路選擇雙向管。選型的時候應滿足：

1.VRWM≥電路正常工作電壓。即電路正常工作時，TVS管處于截止狀態，不對電路產生影響。

2.IPP≥估計的瞬態電流，或TVS功率≥估計的瞬態功率，保證TVS管不會損壞。

3.VC≤被保護元件的安全電壓。負載元件的耐壓需大于鉗位電壓。

環境溫度：和PPTC一樣，TVS的PPP和IPP也有一個溫度折減曲線。溫度升高時，管子能承受的最大功率減小。

CJ 結電容：一般對電源線來講可以不考慮；對于在數據、信號電路上應用時應選擇低容值的TVS來避免信號波形畸變或引入干擾。
