關于一次性貼片保險絲測試的簡要說明

        保險絲在測試過程中會使用標準測試板/夾具來安裝保險絲，電源也是特制以確保輸出電流/電壓穩定。

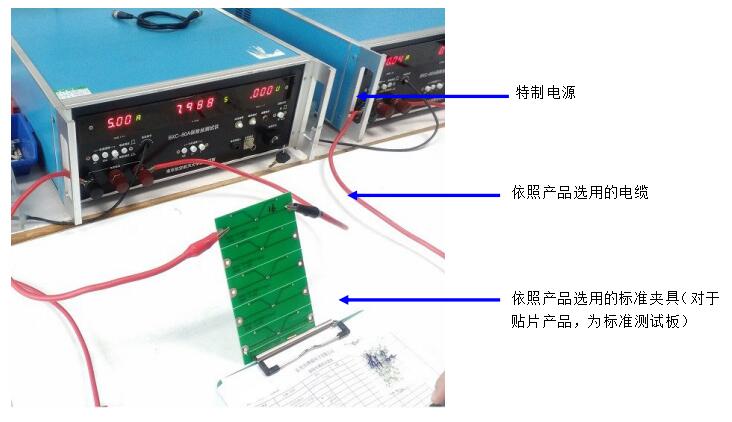

測試儀器（如下圖所示）：

1.保險絲測試儀（特制電源，確保輸出電流/電壓穩定）；

2.標準夾具（電纜、夾具、PCB）。

測試方法：

1.將保險絲焊接在PCB上；

2.將PCB與夾具接好，將電纜接到保險絲測試儀上；

3.負載測試：將電流調節到1倍額定電流（1In），進行測試；

4.過載測試：將電流調節到2倍額定電流（2In），進行測試；

5.判定：將測試結果與規格書比較，進行判定。

注意事項：

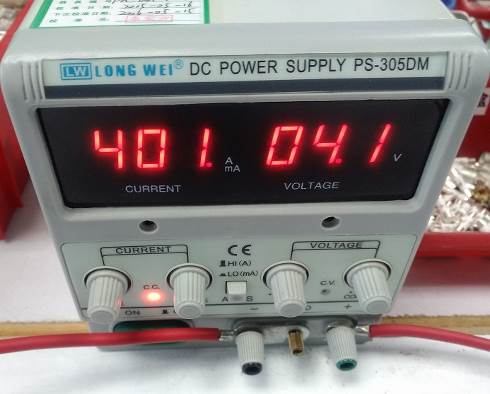

        客戶普遍沒有特制電源，多采用普通DC電源（如下圖所示）對保險絲進行測試。

        使用普通DC電源測試時，如果直接將電壓提高到一個比較高的數值（例如30V），由于電壓較高，兩個夾具積累了大量的電荷。當夾具接觸保險絲的瞬間，電源-保險絲形成一個回路，產生了較大的開機浪涌，將保險絲燒斷。

        在此情況下，建議先搭接電源-保險絲回路，通電前預先將電流/電壓調到最低（電流0.1A以下；電壓2V以下），通電后再提高電流/電壓到預定測試數值。
