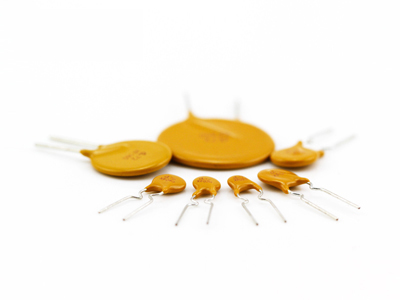

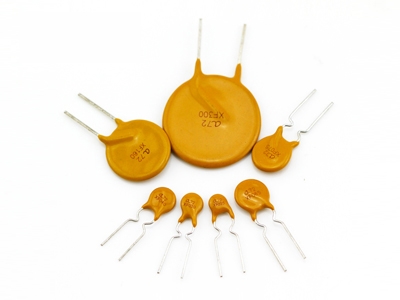

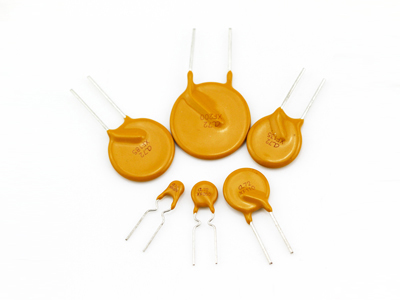

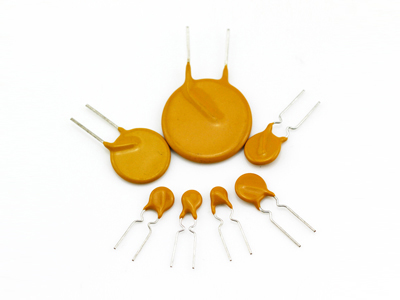

            A72  PPTC Resettable Fuse


            The JDTFUSE A72 Series is designed to provideovercurrent protection to 72Vdc maximum voltage witha maximum 40A short circuit rating.




            •
                                            Brand：
                                            JDT  FUSE
              •

            •
                                            Classification：
                                            DIP PTC
              •

            •
                                            Voltage：
                                            72V
              •

            •
                                            Current：
                                            0.05A-3.75A
              •




































            Electrical properties

            Model
            Vmax　
            Imax　
            I hold
            I trip
            Pdtyp.
            Maximum Time To Trip
            Rimin
            Rimax
            R1max
            (Vdc)
            (A)
            (A)
            (A)
            (W)
            Current(A)
            Time(Sec)
            (Ω)
            (Ω)
            (Ω)
            A72-020
            72
            40
            0.20
            0.40
            0.52
            1.00
            3.6
            1.50
            2.84
            4.49
            A72-025
            72
            40
            0.25
            0.50
            0.52
            1.25
            3.2
            1.00
            1.95
            3.00
            A72-030
            72
            40
            0.30
            0.72
            0.59
            1.50
            3.0
            0.76
            1.38
            2.20
            A72-040
            72
            40
            0.40
            0.80
            0.66
            2.00
            3.8
            0.45
            0.88
            1.40
            A72-050
            72
            40
            0.50
            1.00
            0.80
            2.50
            4.0
            0.40
            0.79
            1.20
            A72-065
            72
            40
            0.65
            1.30
            0.90
            3.25
            5.3
            0.27
            0.50
            0.74
            A72-075
            72
            40
            0.75
            1.50
            0.95
            3.75
            6.3
            0.18
            0.42
            0.62
            A72-090
            72
            40
            0.90
            1.80
            1.00
            4.50
            7.2
            0.14
            0.33
            0.49
            A72-110
            72
            40
            1.10
            2.20
            1.51
            5.50
            8.2
            0.14
            0.27
            0.40
            A72-135
            72
            40
            1.35
            2.70
            1.71
            6.75
            9.6
            0.12
            0.21
            0.32
            A72-160
            72
            40
            1.60
            3.20
            1.98
            8.00
            11.4
            0.09
            0.16
            0.24
            A72-185
            72
            40
            1.85
            3.70
            2.10
            9.25
            12.6
            0.08
            0.14
            0.21
            A72-250
            72
            40
            2.50
            5.00
            2.50
            12.50
            15.6
            0.05
            0.10
            0.15
            A72-300
            72
            40
            3.00
            6.00
            2.80
            15.00
            19.8
            0.04
            0.08
            0.12
            A72-375
            72
            40
            3.75
            7.50
            3.20
            18.75
            24.0
            0.03
            0.06
            0.10
            A72-50072405.0010.03.2018.7524.00.020.060.10

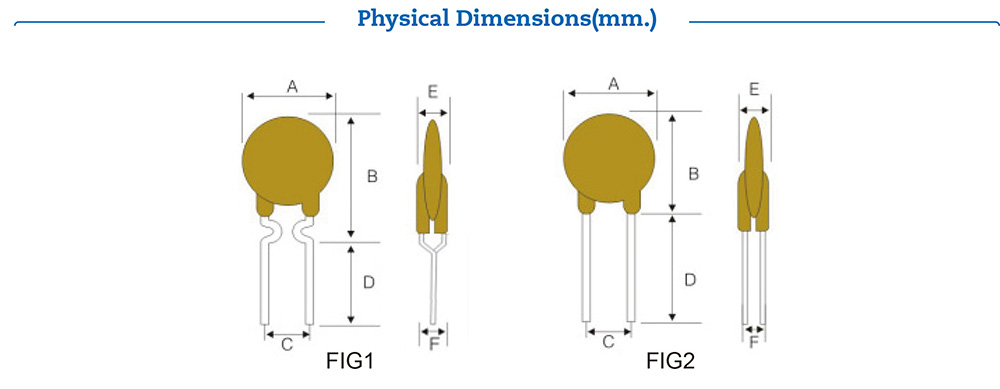

            JDTFUSE

            Model
            A
            B
            C
            D
            E
            F
            FIG

            Max.
            Max.
            Max.
            Min.
            Max.
            Typ.
            A72-020
            7.4
            12.7
            5.1±0.5
            7.6
            3.1
            1.1
            1
            A72-025
            7.4
            12.7
            5.1±0.5
            7.6
            3.1
            1.1
            1
            A72-030
            7.4
            13.0
            5.1±0.5
            7.6
            3.1
            1.1
            1
            A72-040
            7.8
            16.2
            5.1±0.5
            7.6
            3.1
            1.2
            1
            A72-050
            7.9
            16.2
            5.1±0.5
            7.6
            3.1
            1.2
            1
            A72-065
            9.7
            17.8
            5.1±0.5
            7.6
            3.1
            1.5
            1
            A72-075
            10.4
            18.4
            5.1±0.5
            7.6
            3.1
            1.5
            1
            A72-090
            11.7
            18.4
            5.1±0.5
            7.6
            3.1
            1.5
            1
            A72-110
            13.0
            18.0
            5.1±0.5
            7.6
            3.1
            1.2
            2
            A72-135
            14.5
            19.6
            5.1±0.5
            7.6
            3.1
            1.2
            2
            A72-160
            16.3
            21.3
            5.1±0.5
            7.6
            3.1
            1.5
            2
            A72-185
            17.8
            22.9
            5.1±0.5
            7.6
            3.1
            1.5
            2
            A72-250
            21.3
            26.4
            10.2±0.5
            7.6
            3.1
            1.7
            2
            A72-300
            23.9
            28.6
            10.2±0.5
            7.6
            3.1
            2.0
            2
            A72-375
            28.5
            33.5
            10.2±0.5
            7.6
            3.1
            2.0
            2
            A72-500
            29.5
            32.5
            10.2±0.5
            7.6
            3.1
            1.4
            2







            JDTFUSERoHS
            JDTFUSEUL
