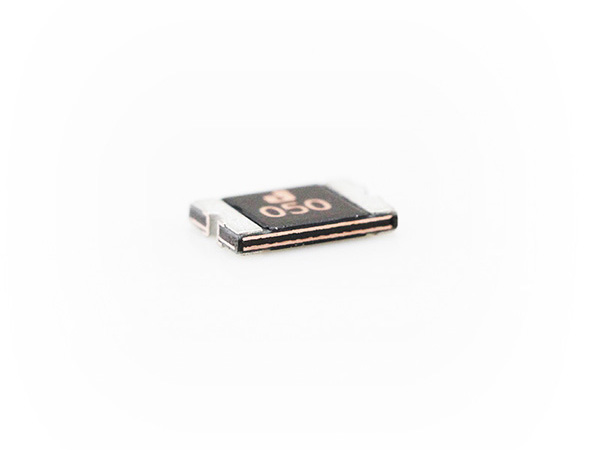

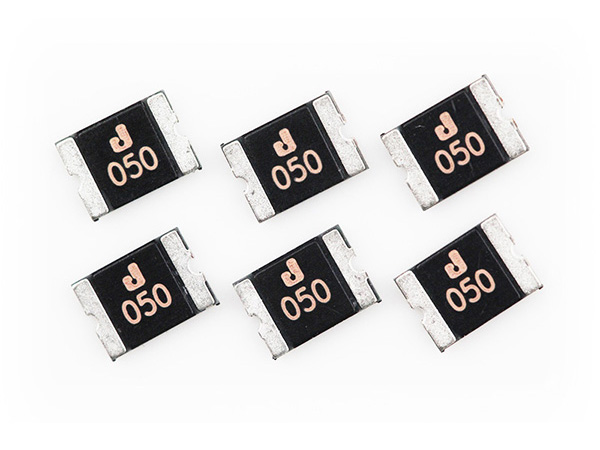

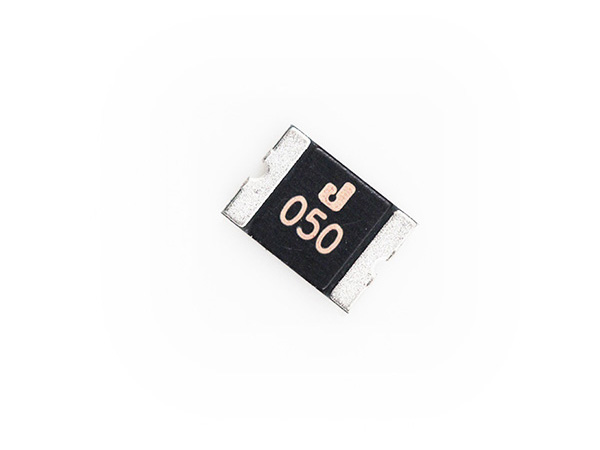

1812系列貼片保險絲

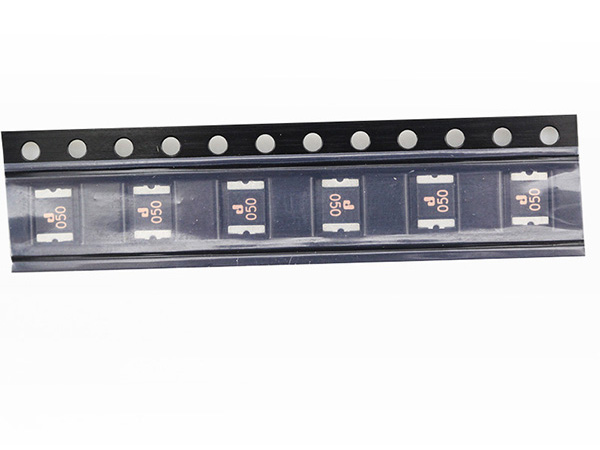

ASMD1812系列保險絲屬貼片型、無鉛、卷盤式包裝自恢復保險絲，應用于高密度線路板，工作溫度：-40~85℃。
- 品牌： 集電通/JDTFUSE
- 分類： 貼片保險絲
- 最大電壓： 6V-60V
- 額定電流： 0.1A-3.5A
ASMD1812規格書
電氣特性（25°C）
Part No. | Vmax (Vdc) | Imax (A) | Ihold @25℃ (A) | Itrip @25℃ (A) | Pd typ. (W) | Maximum Time To Trip | Resistance | ||
Current (A) | Time (Sec.) | Rimin (Ω) | R1max (Ω) | ||||||
| ASMD1812-010 | 30.0 | 100 | 0.10 | 0.30 | 0.8 | 0.5 | 1.50 | 0.75 | 15.0 |
| ASMD1812-010-33V | 33.0 | 100 | 0.10 | 0.30 | 0.8 | 0.5 | 1.50 | 0.75 | 15.0 |
| ASMD1812-010-60V | 60.0 | 100 | 0.10 | 0.30 | 0.8 | 0.5 | 1.50 | 0.75 | 15.0 |
| ASMD1812-014 | 60.0 | 100 | 0.14 | 0.34 | 0.8 | 1.5 | 0.15 | 0.65 | 6.00 |
| ASMD1812-014-33V | 33.0 | 100 | 0.14 | 0.34 | 0.8 | 1.5 | 0.15 | 0.65 | 6.00 |
| ASMD1812-020 | 30.0 | 100 | 0.20 | 0.40 | 0.8 | 8.0 | 0.02 | 0.35 | 5.00 |
| ASMD1812-020-33V | 33.0 | 100 | 0.20 | 0.40 | 0.8 | 8.0 | 0.02 | 0.35 | 5.00 |
| ASMD1812-020-60V | 60.0 | 100 | 0.20 | 0.40 | 0.8 | 8.0 | 0.02 | 0.35 | 5.00 |
| ASMD1812-030 | 30.0 | 100 | 0.30 | 0.60 | 0.8 | 8.0 | 0.10 | 0.25 | 3.00 |
| ASMD1812-030-33V | 33.0 | 100 | 0.30 | 0.60 | 0.8 | 8.0 | 0.10 | 0.25 | 3.00 |
| ASMD1812-030-60V | 60.0 | 100 | 0.30 | 0.60 | 0.8 | 8.0 | 0.10 | 0.25 | 3.00 |
| ASMD1812-050 | 15.0 | 100 | 0.50 | 1.00 | 0.8 | 8.0 | 0.15 | 0.15 | 1.00 |
| ASMD1812-050-33V | 33.0 | 100 | 0.50 | 1.00 | 0.8 | 8.0 | 0.15 | 0.15 | 1.00 |
| ASMD1812-050-60V | 60.0 | 100 | 0.50 | 1.00 | 0.8 | 8.0 | 0.15 | 0.15 | 1.40 |
| ASMD1812-075 | 13.2 | 100 | 0.75 | 1.50 | 0.8 | 8.0 | 0.20 | 0.09 | 0.45 |
| ASMD1812-075-24V | 24.0 | 100 | 0.75 | 1.50 | 0.8 | 8.0 | 0.20 | 0.09 | 0.45 |
| ASMD1812-075-33V | 33.0 | 100 | 0.75 | 1.50 | 0.8 | 8.0 | 0.20 | 0.09 | 0.45 |
| ASMD1812-110 | 8.00 | 100 | 1.10 | 2.20 | 0.8 | 8.0 | 0.30 | 0.045 | 0.25 |
| ASMD1812-110-16V | 16.0 | 100 | 1.10 | 2.20 | 0.8 | 8.0 | 0.30 | 0.045 | 0.25 |
| ASMD1812-110-24V | 24.0 | 100 | 1.10 | 2.20 | 0.8 | 8.0 | 0.30 | 0.045 | 0.25 |
| ASMD1812-110-33V | 33.0 | 100 | 1.10 | 2.20 | 0.8 | 8.0 | 0.30 | 0.045 | 0.25 |
| ASMD1812-125 | 16.0 | 100 | 1.25 | 2.50 | 0.8 | 8.0 | 0.40 | 0.05 | 0.20 |
| ASMD1812-150 | 8.00 | 100 | 1.50 | 3.00 | 0.8 | 8.0 | 0.50 | 0.04 | 0.16 |
| ASMD1812-150-12V | 12.0 | 100 | 1.50 | 3.00 | 0.8 | 8.0 | 0.50 | 0.04 | 0.16 |
| ASMD1812-150-24V | 24.0 | 100 | 1.50 | 3.00 | 0.8 | 8.0 | 0.50 | 0.04 | 0.16 |
| ASMD1812-160 | 8.00 | 100 | 1.60 | 2.80 | 0.8 | 8.0 | 1.00 | 0.03 | 0.13 |
| ASMD1812-200 | 8.00 | 100 | 2.00 | 4.00 | 0.8 | 8.0 | 2.00 | 0.02 | 0.10 |
| ASMD1812-200-16V | 16.0 | 100 | 2.00 | 4.00 | 0.8 | 8.0 | 2.00 | 0.02 | 0.10 |
| ASMD1812-200-24V | 24.0 | 100 | 2.00 | 4.00 | 0.8 | 8.0 | 2.00 | 0.02 | 0.10 |
| ASMD1812-260 | 8.00 | 100 | 2.60 | 5.00 | 0.8 | 8.0 | 2.50 | 0.01 | 0.05 |
| ASMD1812-260-16V | 16.0 | 100 | 2.60 | 5.00 | 0.8 | 8.0 | 2.50 | 0.01 | 0.05 |
| ASMD1812-300 | 8.00 | 100 | 3.00 | 5.00 | 0.8 | 8.0 | 4.00 | 0.01 | 0.04 |
| ASMD1812-300-12V | 12.0 | 100 | 3.00 | 5.00 | 0.8 | 8.0 | 4.00 | 0.01 | 0.04 |
| ASMD1812-300-16V | 16.0 | 100 | 3.00 | 5.00 | 0.8 | 8.0 | 4.00 | 0.01 | 0.04 |
| ASMD1812-350 | 6.00 | 100 | 3.50 | 6.00 | 0.8 | 10.0 | 4.00 | 0.008 | 0.035 |
| ASMD1812-350-16V | 16.0 | 100 | 3.50 | 6.00 | 0.8 | 10.0 | 4.00 | 0.008 | 0.035 |
| ASMD1812-400 | 6.00 | 100 | 4.00 | 7.00 | 0.8 | 10.0 | 4.00 | 0.005 | 0.025 |
V max = 元件在額定電流下能承受的最大電壓.
I max =元件在額定電壓下能承受的最大電流.
I hold = 在25℃靜止空氣環境中,產品不動作的最大電流.
I trip = 在25℃靜止空氣環境中,最小動作電流.
Pd =在25℃靜止空氣環境中,產品動作狀態下的消耗功率.（推薦閱讀：0805系列貼片保險絲）
Ri min/max =25℃溫度條件下的初始阻值(焊接前).
R1max = 25℃溫度條件下,焊接一小時後的最大阻值.
注意 : 超出指定額定值的操作，可能會導致?lián)p傷和可能產生電弧和火焰.

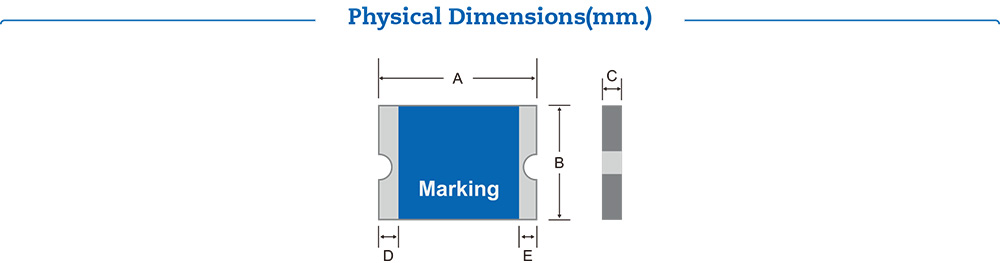

Model | A | B | C | D | E | |||
Min. | Max. | Min. | Max. | Min. | Max. | Min. | Min. | |
| ASMD1812-010 | 4.37 | 4.73 | 3.07 | 3.41 | 0.5 | 1.1 | 0.3 | 0.25 |
| ASMD1812-010-33V | 4.37 | 4.73 | 3.07 | 3.41 | 0.5 | 1.1 | 0.3 | 0.25 |
| ASMD1812-010-60V | 4.37 | 4.73 | 3.07 | 3.41 | 0.5 | 1.1 | 0.3 | 0.25 |
| ASMD1812-014 | 4.37 | 4.73 | 3.07 | 3.41 | 0.5 | 1.1 | 0.3 | 0.25 |
| ASMD1812-014-33V | 4.37 | 4.73 | 3.07 | 3.41 | 0.5 | 1.1 | 0.3 | 0.25 |
| ASMD1812-020 | 4.37 | 4.73 | 3.07 | 3.41 | 0.5 | 1.1 | 0.3 | 0.25 |
| ASMD1812-020-33V | 4.37 | 4.73 | 3.07 | 3.41 | 0.5 | 1.1 | 0.3 | 0.25 |
| ASMD1812-020-60V | 4.37 | 4.73 | 3.07 | 3.41 | 0.5 | 1.1 | 0.3 | 0.25 |
| ASMD1812-030 | 4.37 | 4.73 | 3.07 | 3.41 | 0.5 | 1.1 | 0.3 | 0.25 |
| ASMD1812-030-33V | 4.37 | 4.73 | 3.07 | 3.41 | 0.5 | 1.1 | 0.3 | 0.25 |
| ASMD1812-030-60V | 4.37 | 4.73 | 3.07 | 3.41 | 0.5 | 1.1 | 0.3 | 0.25 |
| ASMD1812-050 | 4.37 | 4.73 | 3.07 | 3.41 | 0.4 | 1.1 | 0.3 | 0.25 |
| ASMD1812-050-33V | 4.37 | 4.73 | 3.07 | 3.41 | 0.4 | 1.0 | 0.3 | 0.25 |
| ASMD1812-050-60V | 4.37 | 4.73 | 3.07 | 3.41 | 0.6 | 1.5 | 0.3 | 0.25 |
| ASMD1812-075 | 4.37 | 4.73 | 3.07 | 3.41 | 0.5 | 1.1 | 0.3 | 0.25 |
| ASMD1812-075-24V | 4.37 | 4.73 | 3.07 | 3.41 | 0.6 | 1.3 | 0.3 | 0.25 |
| ASMD1812-075-33V | 4.37 | 4.73 | 3.07 | 3.41 | 0.6 | 1.3 | 0.3 | 0.25 |
| ASMD1812-110 | 4.37 | 4.73 | 3.07 | 3.41 | 0.4 | 1.0 | 0.3 | 0.25 |
| ASMD1812-110-16V | 4.37 | 4.73 | 3.07 | 3.41 | 0.4 | 1.0 | 0.3 | 0.25 |
| ASMD1812-110-24V | 4.37 | 4.73 | 3.07 | 3.41 | 0.6 | 1.3 | 0.3 | 0.25 |
| ASMD1812-110-33V | 4.37 | 4.73 | 3.07 | 3.41 | 0.6 | 1.3 | 0.3 | 0.25 |
| ASMD1812-125 | 4.37 | 4.73 | 3.07 | 3.41 | 0.4 | 1.0 | 0.3 | 0.25 |
| ASMD1812-150 | 4.37 | 4.73 | 3.07 | 3.41 | 0.5 | 1.1 | 0.3 | 0.25 |
| ASMD1812-150-12V | 4.37 | 4.73 | 3.07 | 3.41 | 0.5 | 1.1 | 0.3 | 0.25 |
| ASMD1812-150-24V | 4.37 | 4.73 | 3.07 | 3.41 | 0.5 | 1.1 | 0.3 | 0.25 |
| ASMD1812-160 | 4.37 | 4.73 | 3.07 | 3.41 | 0.5 | 1.1 | 0.3 | 0.25 |
| ASMD1812-200 | 4.37 | 4.73 | 3.07 | 3.41 | 0.5 | 1.1 | 0.3 | 0.25 |
| ASMD1812-200-16V | 4.37 | 4.73 | 3.07 | 3.41 | 0.5 | 1.1 | 0.3 | 0.25 |
| ASMD1812-200-24V | 4.37 | 4.73 | 3.07 | 3.41 | 0.5 | 1.5 | 0.3 | 0.25 |
| ASMD1812-260 | 4.37 | 4.73 | 3.07 | 3.41 | 0.5 | 1.5 | 0.3 | 0.25 |
| ASMD1812-260-16V | 4.37 | 4.73 | 3.07 | 3.41 | 0.5 | 1.5 | 0.3 | 0.25 |
| ASMD1812-300 | 4.37 | 4.73 | 3.07 | 3.41 | 0.8 | 1.5 | 0.3 | 0.25 |
| ASMD1812-300-12V | 4.37 | 4.73 | 3.07 | 3.41 | 0.8 | 1.5 | 0.3 | 0.25 |
| ASMD1812-300-16V | 4.37 | 4.73 | 3.07 | 3.41 | 0.8 | 1.5 | 0.3 | 0.25 |
| ASMD1812-350 | 4.37 | 4.73 | 3.07 | 3.41 | 0.8 | 1.5 | 0.3 | 0.25 |
| ASMD1812-350-16V | 4.37 | 4.73 | 3.07 | 3.41 | 0.8 | 1.5 | 0.3 | 0.25 |
| ASMD1812-400 | 4.37 | 4.73 | 3.07 | 3.41 | 0.8 | 1.5 | 0.3 | 0.25 |
