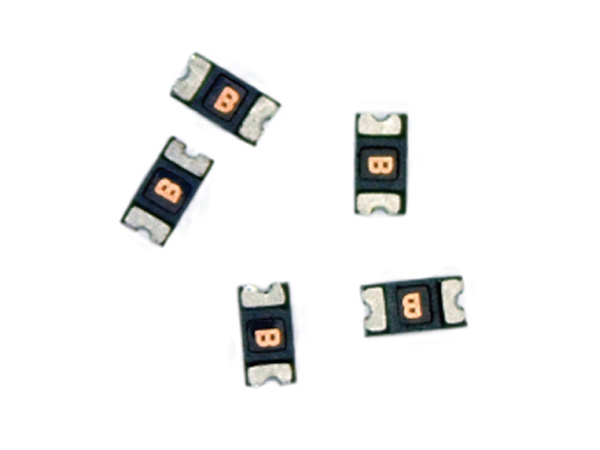

            0603SL系列低內阻自恢復保險絲


            ASMD0603SL系列提供微型表面貼裝過流保護，保持電流范圍為0.35-3A。保險絲內阻小是其最大的優勢， 該系列適廣泛應用于空間有限的現代電子產品中。




            •
                                            品牌：
                                            集電通/JTDFUSE
              •

            •
                                            分類：
                                            低阻貼片自恢復保險絲
              •

            •
                                            最大電壓：
                                            6/12V
              •

            •
                                            額定電流：
                                            0.35A~3A
              •




































            JDTFUSEASMD0603SL規格書
            JDTFUSE

            電氣特性25℃
            Model
            Vmax
             (Vdc)
            Imax
             (A)
            Ihold
             @25℃
                  (A)
            Itrip
             @25℃
                  (A)
            Pd
            typ.
                  (W)
            Maximum Time To Trip

            Resistance
            Current
            (A)
            Time  (Sec.)
            Rimin
             (Ω)
            R1max
             (Ω)
            ASMD0603SL035
            6
            50
            0.35
            0.7
            0.5
            8.0
            0.1
            0.150
            1.000
            ASMD0603SL035-12V
            12
            50
            0.35
            0.7
            0.5
            8.0
            0.1
            0.150
            1.000
            ASMD0603SL050
            6
            50
            0.50
            1.0
            0.5
            8.0
            0.6
            0.070
            0.400
            ASMD0603SL050-12V
            12
            50
            0.50
            1.0
            0.5
            8.0
            0.6
            0.070
            0.400
            ASMD0603SL075
            6
            50
            0.75
            1.5
            0.5
            8.0
            1.0
            0.055
            0.250
            ASMD0603SL075-12V
            12
            50
            0.75
            1.5
            0.5
            8.0
            1.0
            0.055
            0.250
            ASMD0603SL100
            6
            50
            1.00
            2.0
            0.5
            8.0
            2.0
            0.045
            0.120
            ASMD0603SL100-12V
            12
            50
            1.00
            2.0
            0.5
            8.0
            2.0
            0.045
            0.120
            ASMD0603SL125
            6
            50
            1.25
            2.5
            0.5
            8.0
            3.0
            0.035
            0.100
            ASMD0603SL125-12V
            12
            50
            1.25
            2.5
            0.5
            8.0
            3.0
            0.035
            0.100
            ASMD0603SL150
            6
            50
            1.50
            3.0
            0.5
            8.0
            4.0
            0.025
            0.080
            ASMD0603SL150-12V
            12
            50
            1.50
            3.0
            0.5
            8.0
            4.0
            0.025
            0.080
            ASMD0603SL175
            6
            50
            1.75
            3.5
            0.5
            8.0
            5.0
            0.015
            0.070
            ASMD0603SL175-12V
            12
            50
            1.75
            3.5
            0.5
            8.0
            5.0
            0.015
            0.070
            ASMD0603SL200
            6
            50
            2.00
            4.0
            0.5
            8.0
            5.0
            0.012
            0.060
            ASMD0603SL200-12V
            12
            50
            2.00
            4.0
            0.5
            8.0
            5.0
            0.012
            0.060
            ASMD0603SL250
            6
            50
            2.50
            5.0
            0.5
            8.0
            5.0
            0.010
            0.055
            ASMD0603SL250-12V
            12
            50
            2.50
            5.0
            0.5
            8.0
            5.0
            0.010
            0.055
            ASMD0603SL260
            6
            50
            2.60
            5.2
            0.5
            8.0
            5.0
            0.008
            0.050
            ASMD0603SL260-12V
            12
            50
            2.60
            5.2
            0.5
            8.0
            5.0
            0.008
            0.050
            ASMD0603SL300
            6
            50
            3.00
            6.0
            0.5
            8.0
            5.0
            0.008
            0.040
            ASMD0603SL300-12V
            12
            50
            3.00
            6.0
            0.5
            8.0
            5.0
            0.008
            0.040
            V max  = 元件在額定電流下能承受的最大電壓.
            I max =元件在額定電壓下能承受的最大電流.
            I hold = 在25℃靜止空氣環境中,產品不動作的最大電流.
            I trip    = 在25℃靜止空氣環境中,最小動作.
            Pd      =在25℃靜止空氣環境中,產品動作狀態下的消耗功率.
            Ri min/max  =25℃溫度條件下的初始阻值(焊接前).
            R1max  = 25℃溫度條件下,焊接一小時後的最大阻值.
            注意 : 超出指定額定值的操作，可能會導致?lián)p傷和可能產生電弧和火焰.

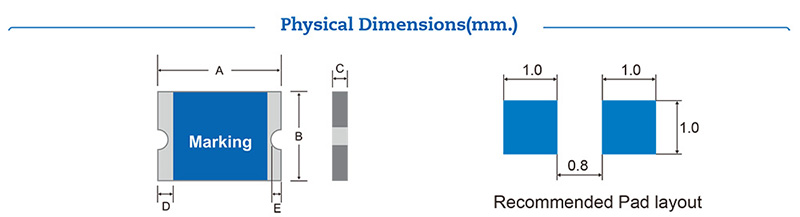

            Model
            A
            B
            C
            D
            E
            Min.
            Max.
            Min.
            Max.
            Min.
            Max.
            Min.
            Min.
            ASMD0603SL035
            1.45
            1.85
            0.65
            1.05
            0.3
            0.7
            0.15
            0.5
            ASMD603SL035-12V
            1.45
            1.85
            0.65
            1.05
            0.3
            0.7
            0.15
            0.5
            ASMD0603SL050
            1.45
            1.85
            0.65
            1.05
            0.3
            0.7
            0.15
            0.5
            ASMD0603SL050-12V
            1.45
            1.85
            0.65
            1.05
            0.3
            0.7
            0.15
            0.5
            ASMD0603SL075
            1.45
            1.85
            0.65
            1.05
            0.3
            0.7
            0.15
            0.5
            ASMD0603SL075-12V
            1.45
            1.85
            0.65
            1.05
            0.3
            0.7
            0.15
            0.5
            ASMD0603SL100
            1.45
            1.85
            0.65
            1.05
            0.4
            1.0
            0.15
            0.5
            ASMD0603SL100-12V
            1.45
            1.85
            0.65
            1.05
            0.4
            1.0
            0.15
            0.5
            ASMD0603SL125
            1.45
            1.85
            0.65
            1.05
            0.4
            1.0
            0.15
            0.5
            ASMD0603SL125-12V
            1.45
            1.85
            0.65
            1.05
            0.4
            1.0
            0.15
            0.5
            ASMD0603SL150
            1.45
            1.85
            0.65
            1.05
            0.5
            1.2
            0.15
            0.5
            ASMD0603SL150-12V
            1.45
            1.85
            0.65
            1.05
            0.5
            1.2
            0.15
            0.5
            ASMD0603SL175
            1.45
            1.85
            0.65
            1.05
            0.5
            1.2
            0.15
            0.5
            ASMD0603SL175-12V
            1.45
            1.85
            0.65
            1.05
            0.5
            1.2
            0.15
            0.5
            ASMD0603SL200
            1.45
            1.85
            0.65
            1.05
            0.7
            1.4
            0.15
            0.5
            ASMD0603SL200-12V
            1.45
            1.85
            0.65
            1.05
            0.7
            1.4
            0.15
            0.5
            ASMD0603SL250
            1.45
            1.85
            0.65
            1.05
            0.7
            1.4
            0.15
            0.5
            ASMD0603SL250-12V
            1.45
            1.85
            0.65
            1.05
            0.7
            1.4
            0.15
            0.5
            ASMD0603SL260
            1.45
            1.85
            0.65
            1.05
            0.7
            1.4
            0.15
            0.5
            ASMD0603SL260-12V
            1.45
            1.85
            0.65
            1.05
            0.7
            1.4
            0.15
            0.5
            ASMD0603SL300
            1.45
            1.85
            0.65
            1.05
            0.7
            1.4
            0.15
            0.5
            ASMD0603SL300-12V
            1.45
            1.85
            0.65
            1.05
            0.7
            1.4
            0.15
            0.5







            JDTFUSEREACH報告
            JDTFUSERoHS報告
            JDTFUSEUL認證
