PTC在對講機電路里面的應用

2021-08-19 11:31:41 lipscall

      這是一種廉價和簡單的對講電路設計。有些對講電路是構建應用集成電路。該電路采用晶體管找上了電子商店的方便。即使是一個新手組裝也沒有困難。(相關閱讀：自恢復保險絲在洗衣機的保護應用)



      該電路由一個三階段的電阻 - 電容耦合放大器。當環按鈕S2被按壓時，放大器電路設計接近晶體管T1和T2變?yōu)檗D換成一個非對稱非穩態MULTIVIB-離器產生振鈴信號。這些環的信號由晶體管T3放大后，驅動聽筒的揚聲器。(推薦閱讀：JDTFUSE在驗鈔機的保護應用)



      這對講電路只消耗電流約10到15 mA。通話時的工作電流也比較小，200~300MA因此，一個9伏PP3電池將擁有很長的壽命，當該電路使用時，為了線路中出現后端短路，在電源輸入端增加一個JDT的PPTC自恢復保險絲來做過流保護，更好的實現電路的安全。



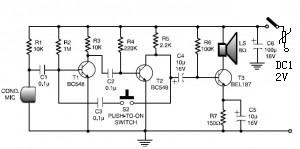

      PTC在對講機電路里面的應用電路圖
