2A貼片電流保險絲規格參數

    2A貼片電流保險絲按恢復性來分可分為可恢復型貼片電流保險絲及一次性貼片電流保險絲，在電路中主要起到過流保護作用。集電通2A可恢復型貼片電流保險絲的型號有ASMD1206-200，ASMD1210-200，ASMD1812-200，ASMD2920-200，它們的額定電流均為2A，熔斷電流為4A（ASMD1206-200除外）。



    ASMD1206-200貼片電流保險絲絲印為JK，可做到三個電壓值：6V（常規電壓），12V，16V。熔斷電壓為3.5A，保險絲熔斷時產生的功率為0.8A，當電路電流達到8A時，保險絲熔斷時間為1.5S，這顆料號的電流保險絲最低阻值為0.015Ω，回流焊一小時后的最大阻值為0.08Ω。尺寸為規格為1206封裝的尺寸規格：3.2mm*1.6mm。主要運用于電池PCM、游戲機端口保護、USB集線器，端口和外圍設備、光盤驅動器、機頂盒和HDMI、通用電子。

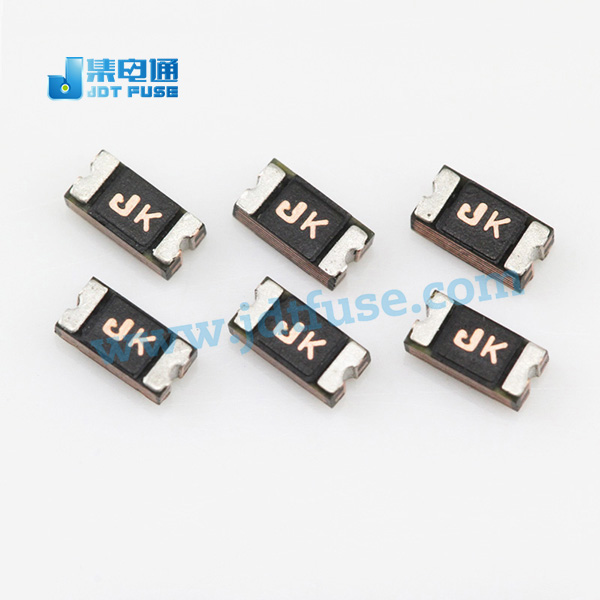

（ASMD1206-200貼片電流保險絲實拍圖）



    ASMD1210-200貼片電流保險絲絲印為JS，可做到兩個電壓值：6V（常規電壓），16V。熔斷電壓為4A，保險絲熔斷時產生的功率為0.8A，當電路電流達到8A時，保險絲熔斷時間為1.0S，這顆料號的電流保險絲最低阻值為0.015Ω，回流焊一小時后的最大阻值為0.07Ω。尺寸為規格為1210封裝的尺寸規格：3.2mm*2.5mm，相比1206來說，1210封裝的尺寸寬度會比較寬一些。主要運用于電池PCM、游戲機端口保護、USB集線器，端口和外圍設備、光盤驅動器、機頂盒和HDMI、通用電子。

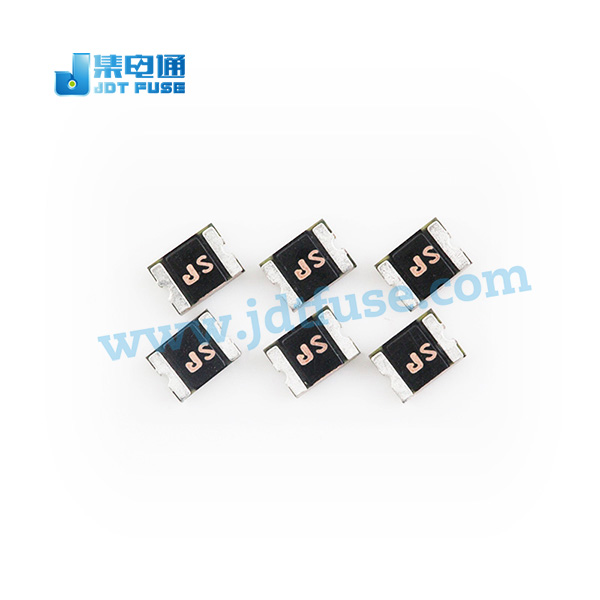

（ASMD1210-200貼片電流保險絲實拍圖）



     ASMD1812-200貼片電流保險絲絲印為200，可做到三個電壓值：8V（常規電壓），16V、24V。熔斷電壓為4A，保險絲熔斷時產生的功率為0.8A，當電路電流達到8A時，保險絲熔斷時間為2.0S，回路電流相同，從反應速度上來比前面兩個型號稍微慢0.5S；這顆料號的電流保險絲最低阻值為0.02Ω，回流焊一小時后的最大阻值為0.1Ω，最低阻值以及上機后一小時的最大阻值都會比前面兩個型號稍微大一點點。尺寸為規格為1812封裝的尺寸規格：4.6mm*3.2mm，相比1206、1210來說，1812封裝的尺寸會比較大一些。主要運用于USB集線器、端口和外圍設備、主板USB和IEEE 1394保護、機頂盒和HDMI、光盤驅動器、游戲機端口保護、通用電子。

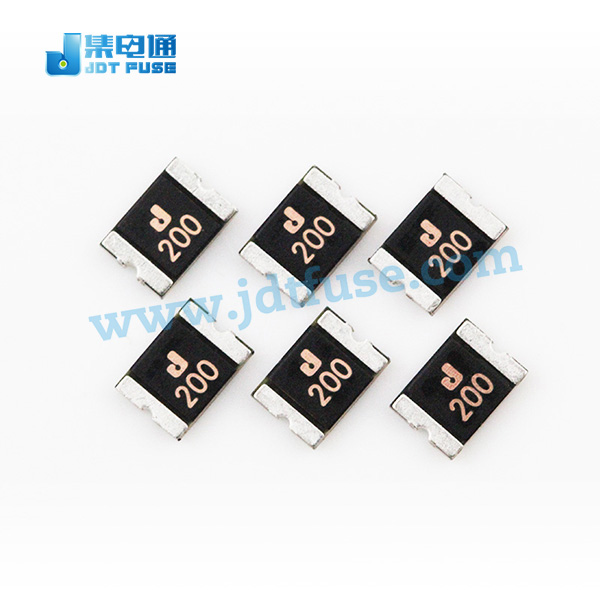

（ASMD1812-200貼片電流保險絲實拍圖）



     ASMD2920-200貼片電流保險絲絲印為200，可做到三個電壓值：16V（常規電壓），24V、33V。熔斷電壓為4A，保險絲熔斷時產生的功率為1.5A，當電路電流達到8A時，保險絲熔斷時間為4.5S，從反應速度上來比此料號的電流保險絲反應速度上會稍微比前面的三個型號要一些；這顆料號的電流保險絲最低阻值為0.02Ω，回流焊一小時后的最大阻值為0.12Ω。尺寸為規格為2920封裝的尺寸規格：7.5mm*5.5mm，相比1206、1210、1812，2920封裝的尺寸算是比較大的。主要運用于以太網供電（POE）、IEEE 1394端口保護、用于POS和IPC的有源USB、低壓電信設備、汽車電子控制模塊保護、工業控制、安全系統。
