自恢復保險絲PPTC在工控主板的保護應用方案

2021-08-05 15:34:12 lipscall

      工控主板產品的電氣結構與功能：



      工控主板的電氣結構非常復雜，通常采用4~6層線路布線。主要由電源電路、通訊解碼電路、耦合輸出電路組成。電源電路提供所有后續解碼輸出適應電壓。中心譯碼電路、LCD顯示電路，等等……

      PTC在工控主板產品的具體使用方法：(相關閱讀：自恢復保險絲PPTC在摩托車轉速表的保護應用)



      ⑴、PTC用在什么部位？



      PPTC做主板電源之間的過流保護，LCD顯示電源過流保護，PGA核心電路過流保護，主要應用于各級電源以及信號線短路過流線路中。

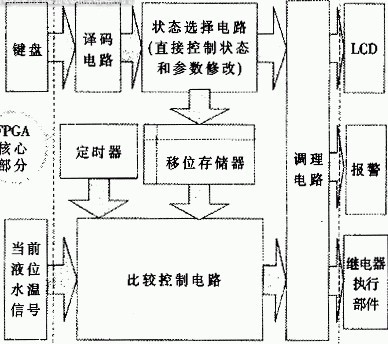

      電氣電路原理框圖如下：
